Die hydraulische Weiche ist in Heizungsanlagen vor allem dann relevant, wenn Wärmeerzeuger und Heizkreise nicht exakt den gleichen Volumenstrom brauchen. Genau dann sorgt sie dafür, dass Pumpe, Heizkörper, Fußbodenheizung und Wärmeerzeuger nicht gegeneinander arbeiten. Ich erkläre hier, wie das Bauteil funktioniert, wann es sinnvoll ist und worauf ich bei Planung und Einbau achte.
Die wichtigsten Punkte zur hydraulischen Weiche im Überblick
- Sie entkoppelt Wärmeerzeuger und Heizkreise hydraulisch, damit unterschiedliche Volumenströme sauber zusammenarbeiten.
- Besonders sinnvoll ist sie bei mehreren Heizkreisen, stark schwankenden Lasten oder wenn Wärmeerzeuger einen stabilen Mindestdurchfluss brauchen.
- Sie ersetzt keinen hydraulischen Abgleich, sondern ergänzt ihn nur.
- Falsch dimensioniert kann sie Effizienz kosten, weil sich Vor- und Rücklauf unnötig vermischen.
- In der Praxis wird sie oft mit Luft- und Schlammabscheidung kombiniert, vor allem in modernisierten Anlagen.
Wie die hydraulische Weiche den Heizkreis entkoppelt
Ich beschreibe die Weiche gern als ruhigen Knotenpunkt im System. Der Wärmeerzeuger speist Wärme ein, die Verbraucherkreise ziehen sie wieder ab, und in der Weiche gleichen sich unterschiedliche Volumenströme aus. Im Idealfall bleibt der hydraulische Nullpunkt stabil: Der Druck zwischen Vor- und Rücklauf der beiden Kreise beeinflusst sich kaum noch.
Technisch funktioniert das über einen Behälter oder ein Rohr mit großem Querschnitt und sehr geringer Strömungsgeschwindigkeit. Dadurch bildet sich im Inneren eine Temperaturschichtung: oben warmes Vorlaufwasser, unten kühleres Rücklaufwasser. Genau diese Beruhigung ist der Kern der hydraulischen Weiche.
| Situation | Was in der Weiche passiert | Praktische Folge |
|---|---|---|
| Primär- und Sekundärvolumenstrom sind gleich | Kaum Vermischung, der Durchfluss läuft nahezu sauber durch | Sehr stabiler Betrieb mit wenig Störung |
| Der Wärmeerzeuger fördert mehr als die Verbraucher brauchen | Ein Teil des heißen Wassers wird im Knotenbereich in Richtung Rücklauf geführt | Der Wärmeerzeuger bleibt im sicheren Durchflussbereich |
| Die Verbraucher fordern mehr als der Wärmeerzeuger liefert | Rücklaufwasser wird anteilig in den Vorlauf mitgenommen | Die Anlage bleibt durchströmbar, die Vorlauftemperatur kann aber sinken |
Genau deshalb ist die Weiche keine Zauberlösung, sondern ein Ausgleichsorgan. Sie glättet hydraulische Unterschiede, ersetzt aber weder passende Pumpen noch einen sauber eingestellten Heizkreis. Damit ist die technische Basis klar; entscheidend ist jetzt die Frage, in welchen Anlagen sie wirklich hilft.
Wann ich sie für sinnvoll halte und wann nicht

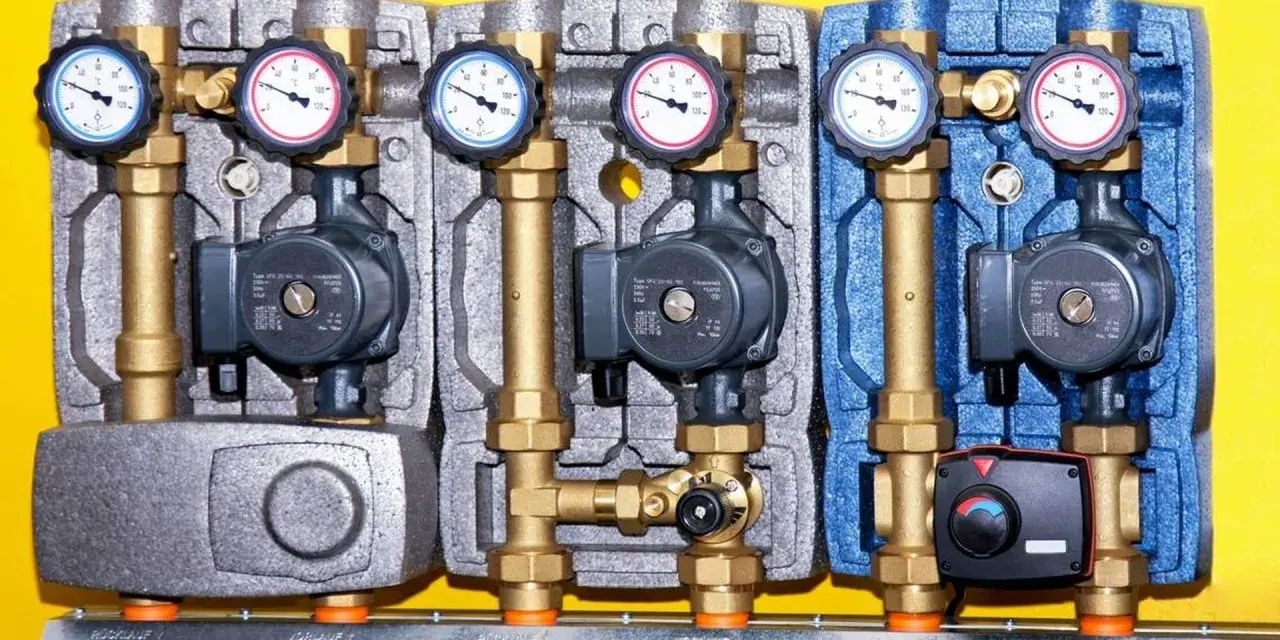

In der Praxis setze ich eine hydraulische Weiche vor allem dann auf die Liste, wenn mehrere Heizkreise mit unterschiedlichen Anforderungen zusammenkommen. Typische Beispiele sind Heizkörper und Fußbodenheizung im selben Gebäude, gemischte und ungemischte Kreise oder Anlagen, in denen Thermostatventile und Einzelraumregelungen den Durchfluss ständig verändern.
- Sinnvoll bei mehreren Heizkreisen mit unterschiedlichen Volumenströmen.
- Sinnvoll bei Wärmeerzeugern, die einen Mindestdurchfluss brauchen oder empfindlich auf schwankende Pumpenleistung reagieren.
- Sinnvoll bei Modernisierungen, wenn die vorhandene Hydraulik unruhig läuft, rauscht oder einzelne Bereiche unterversorgt sind.
- Eher überflüssig bei einfachen Ein-Kreis-Anlagen mit sauberem hydraulischem Abgleich und stabilen Volumenströmen.
- Eher überflüssig, wenn sie nur eingebaut würde, weil man ein Problem vermutet, das sich mit Abgleich und Regelung bereits lösen lässt.
Ich halte sie nicht für ein Pflichtbauteil in jeder Heizung. In einer schlicht aufgebauten Anlage kann ein direkter Anschluss effizienter und günstiger sein, weil weniger Bauteile, weniger Wärmeverluste und weniger Pumpenarbeit anfallen. Die richtige Frage lautet also nicht, ob man eine Weiche „irgendwie braucht“, sondern welches hydraulische Problem sie konkret lösen soll. Wenn diese Frage beantwortet ist, wird auch der Vergleich mit anderen Lösungen deutlich einfacher.
Hydraulische Weiche, Pufferspeicher oder direkter Anschluss
Diese drei Lösungen werden im Alltag oft in einen Topf geworfen, sind aber technisch nicht dasselbe. Eine hydraulische Weiche sorgt in erster Linie für Entkopplung. Ein Pufferspeicher speichert zusätzlich Wärme. Der direkte Anschluss verzichtet bewusst auf diese Trennung, verlangt dafür aber eine sauber abgestimmte Anlage.
| Lösung | Typischer Einsatz | Stärken | Grenzen |
|---|---|---|---|
| Hydraulische Weiche | Mehrere Heizkreise, wechselnde Volumenströme, getrennte Pumpen | Entkoppelt, beruhigt die Hydraulik, schützt den Wärmeerzeuger | Benötigt Platz und kann bei schlechter Auslegung zu Mischverlusten führen |
| Pufferspeicher | Wärmepumpen, Taktungsreduktion, Zusatzwärmebedarf, Solar | Speichert Energie und verlängert Laufzeiten | Größer, teurer und mit zusätzlichen Speicherverlusten verbunden |
| Direkter Anschluss | Einfach strukturierte Anlagen mit gut passendem Volumenstrom | Wenig Bauteile, meist effizient und kompakt | Weniger Reserve bei stark schwankenden Lasten oder mehreren Pumpen |
Für Wärmepumpen ist die Grenze besonders wichtig: Eine hydraulische Weiche kann helfen, den nötigen Mindestdurchfluss sicherzustellen, sie darf aber nicht zum dauerhaften Temperatur- und Effizienzverlust werden. In solchen Fällen prüfe ich sehr genau, ob ein kleiner Puffer, eine Weiche oder eine direkte Anbindung mit sauberem Abgleich die bessere Lösung ist. Genau an dieser Stelle entscheidet die Planung über die spätere Effizienz.
Worauf Planung und Einbau wirklich ankommen
Die beste Weiche bringt wenig, wenn sie falsch eingebunden wird. Ich achte deshalb zuerst auf die Anlagenhydraulik und erst danach auf das Bauteil selbst. Bei Kombilösungen aus Weiche und Pufferspeicher wird in der Praxis häufig nach dem höheren der Gesamtvolumenströme von Primär- oder Sekundärkreis ausgelegt; bei Wärmepumpen zählt zusätzlich das vom Hersteller geforderte Mindestwasservolumen.
- Die Weiche muss zum Volumenstrom passen. Nicht die Optik entscheidet, sondern der reale Durchfluss der Anlage.
- Sie gehört möglichst nah an den Wärmeerzeuger. Kurze Leitungswege reduzieren Verluste und vereinfachen die Regelung.
- Die Einbaulage sollte die Schichtung unterstützen. Senkrechte Ausführung ist oft am robustesten, weil sich Vor- und Rücklauf dort sauberer trennen lassen.
- Sensoren und Regelung müssen zur Hydraulik passen. Eine falsche Fühlerposition führt schnell zu unnötigem Takten oder zu träger Regelung.
- Entlüftung, Schlammabscheidung und Dämmung gehören mitgedacht. Gerade in sanierten Altanlagen ist das kein Luxus, sondern schützt Bauteile und senkt Folgekosten.
Ich sehe in der Praxis außerdem oft kompakte Module, die Weiche, Luftabscheidung und Schlammabscheidung kombinieren. Das spart Platz und kann Wartung vereinfachen, ersetzt aber keine saubere Systemplanung. Wenn das Grundkonzept stimmt, läuft die Anlage leiser, stabiler und meist auch länger störungsfrei. Der nächste Stolperstein sind dann nicht die Bauteile selbst, sondern typische Planungsfehler.
Typische Fehler, die die Anlage teuer und unruhig machen
Die häufigste Fehlannahme ist für mich bis heute dieselbe: Eine hydraulische Weiche löst automatisch alle Probleme. Das stimmt nicht. Sie kann Druckunterschiede und unterschiedliche Volumenströme beruhigen, aber einen schlechten Abgleich, falsch dimensionierte Pumpen oder eine unklare Regelstrategie nicht heilen.
- Die Weiche wird als Ersatz für den hydraulischen Abgleich behandelt.
- Sie wird zu groß gewählt, obwohl der eigentliche Bedarf klein ist.
- Die Pumpen arbeiten gegeneinander, weil Regelung und Förderhöhe nicht zusammenpassen.
- Die Vorlauftemperatur wird unnötig hoch gefahren, obwohl das System auch mit niedrigerer Temperatur stabil laufen könnte.
- Es wird nicht geprüft, ob Luft- oder Schmutzeinträge die Ursache der Störung sind.
- Die Anlage wird gedämmt und montiert, aber im Betrieb nicht mehr nachvollziehbar überwacht.
Besonders kritisch ist die Kombination aus zu hoher Vorlauftemperatur und unnötiger Vermischung. Dann verliert man nicht nur Komfort, sondern auch Effizienz, weil der Wärmeerzeuger gegen schlechtere Bedingungen arbeitet. Bei Brennwertgeräten kann das die Rücklauftemperaturen verschlechtern, bei Wärmepumpen die Arbeitszahl drücken. Deshalb lautet meine Faustregel: erst die Ursache verstehen, dann die Weiche einplanen. Wenn die Anlage ohnehin saniert wird, lohnt sich der Blick noch einmal eine Stufe tiefer.
Was ich bei Sanierung und Modernisierung zuerst prüfe
Bei einer Sanierung beginne ich nie mit dem Bauteil, sondern mit der Frage nach dem System. Wie viele Heizkreise gibt es? Welche Temperaturen brauchen sie? Welche Fördermengen nennt der Hersteller des Wärmeerzeugers? Und wie stark schwanken die Verbraucher im Alltag? Erst wenn diese Punkte klar sind, wird entschieden, ob eine hydraulische Weiche wirklich die beste Lösung ist.
Für die Praxis heißt das ganz konkret: Ich prüfe zuerst die vorhandenen Heizkreise, dann die Pumpen und anschließend die Regelung. Wenn mehrere Kreise mit unterschiedlicher Last zusammenlaufen, ist eine Weiche oft ein sinnvoller Baustein. Wenn die Anlage aber mit direktem Anschluss, sauberem Abgleich und passenden Pumpen stabil läuft, lasse ich sie lieber einfach. Genau diese Zurückhaltung spart oft mehr Energie und Wartungsaufwand als ein zusätzliches Bauteil.
Wer eine bestehende Heizung modernisiert, sollte deshalb nicht nur nach dem passenden Komponentenpreis fragen, sondern nach dem gesamten hydraulischen Konzept. Wenn das stimmt, arbeitet die Anlage ruhiger, effizienter und langlebiger. Und genau darum geht es bei der hydraulischen Weiche in der Praxis.
