Ein sauber montiertes Topfscharnier entscheidet über Fugenbild, Halt und Lauf der Tür. Ich zeige dir, wie du die Front richtig ausmisst, welche Bohrung im Möbelbau üblich ist und wie du das Scharnier am Ende so einstellst, dass die Tür ruhig und präzise schließt. Gerade im Innenausbau merkt man schnell: Eine Tür, die fluchtet und nicht schleift, wirkt hochwertiger als jede noch so schöne Front.
Die wichtigsten Punkte auf einen Blick
- Bei den meisten verdeckten Möbelscharnieren liegt der Standard bei 35 mm Topfdurchmesser.
- Die übliche Topfbohrtiefe bewegt sich je nach Modell meist zwischen 11,5 und 13 mm.
- Für Türen bis etwa 6 kg reichen oft zwei Scharniere, bei 6 bis 12 kg sind meist drei sinnvoll.
- Die genaue Position hängt von Türstärke, Anschlagart und dem jeweiligen Scharniermodell ab.
- Mit Bohrschablone, Tiefenanschlag und 35-mm-Forstnerbohrer gelingt der Einbau deutlich sicherer.
- Die eigentliche Qualität entsteht erst bei der Justierung in Seite, Höhe und Tiefe.
Was du vor dem Bohren prüfen solltest
Bevor ich überhaupt den Bohrer ansetze, kläre ich immer drei Fragen: Welche Tür habe ich vor mir, wie schwer ist sie und wie soll sie später anschlagen? Genau daran entscheidet sich, ob ein Standard-Topfscharnier passt oder ob du eine Variante für dicke, dünne oder einliegende Fronten brauchst. Bei modernen Beschlägen lohnt sich außerdem der Blick in die Montagezeichnung, weil sich die Lochbilder je nach System deutlich unterscheiden können.
- Türstärke: Viele gängige Systeme funktionieren ab etwa 15 mm Frontstärke, spezielle Ausführungen auch darunter oder darüber.
- Türgewicht: Das Gewicht bestimmt mit, wie viele Scharniere die Front braucht.
- Anschlagart: Vorliegend, halb vorliegend oder einliegend sind keine Details, sondern die Basis für die Auswahl.
- Werkzeug: 35-mm-Forstnerbohrer, Tiefenanschlag, Schraubendreher, Maßband, Winkel, Bleistift und idealerweise eine Bohrlehre.
- Material der Front: Spanplatte, MDF, Massivholz oder lackierte Fronten verhalten sich beim Bohren unterschiedlich.
Wenn diese Punkte ungeklärt bleiben, wird der Rest unnötig mühsam. Erst wenn die Front und das Scharnier zusammenpassen, lohnt sich der Blick auf die genauen Maße und Varianten.
Welche Maße und Scharnierarten im Alltag zählen
Im Möbelbau gibt es nicht das eine Topfscharnier für alles. Die wichtigsten Maße sind erstaunlich konstant, aber das Bohrbild am Scharnierarm und die genaue Einbautiefe variieren je nach Hersteller und Modell. Genau deshalb arbeite ich nie nach Bauchgefühl, sondern vergleiche immer den Standard mit der konkreten Beschlagkarte.
| Merkmal | Üblicher Bereich | Was das in der Praxis bedeutet |
|---|---|---|
| Topfdurchmesser | 35 mm | Das ist der Standard bei den meisten verdeckten Möbelscharnieren. |
| Topfbohrtiefe | 11,5 bis 13 mm | Zu tief gebohrt schwächt die Front, zu flach sitzt der Topf nicht sauber. |
| Frontstärke | meist 15 bis 32 mm, je nach Modell | Dünne oder sehr dicke Fronten brauchen oft Spezialvarianten. |
| Bohrbild am Scharnierarm | zum Beispiel 45/9,5 mm, 48/6 mm oder 52/5,5 mm | Diese Werte sind modellabhängig und dürfen nicht pauschal übertragen werden. |
| Verstellweg | oft etwa ±2 mm seitlich und rund -2 bis +3 mm in der Tiefe | Damit lässt sich die Tür nach dem Einhängen sauber ausrichten. |
| Anzahl der Scharniere | 2 bei etwa 4 bis 6 kg, 3 bei etwa 6 bis 12 kg | Hohe und schmale Türen profitieren oft von einem zusätzlichen Scharnier. |
Das sind Richtwerte, keine Dogmen. Gerade bei breiten, schweren oder besonders schmalen Fronten verschiebt sich die Lösung schnell in Richtung Spezialbeschlag. Genau deshalb ist der nächste Schritt die saubere Montage, nicht das schnelle Bohren.
So setze ich das Scharnier sauber ein
Wenn die Auswahl stimmt, wird der Einbau deutlich entspannter. Ich gehe dabei immer in derselben Reihenfolge vor: anzeichnen, bohren, verschrauben, einhängen, feinjustieren. Das klingt schlicht, verhindert aber die meisten späteren Korrekturen.
-
Position festlegen: Ich markiere zuerst oben und unten die Scharnierposition. Bei normalen Fronten sitzen zwei Scharniere meist mit ausreichendem Abstand zur Kante; bei höheren Türen plane ich ein drittes Scharnier mit ein.
-
Mittellinie anreißen: Auf der Innenseite der Tür ziehe ich eine saubere Bezugslinie. Sie hilft dabei, dass beide Scharniere auf derselben Achse sitzen.
-

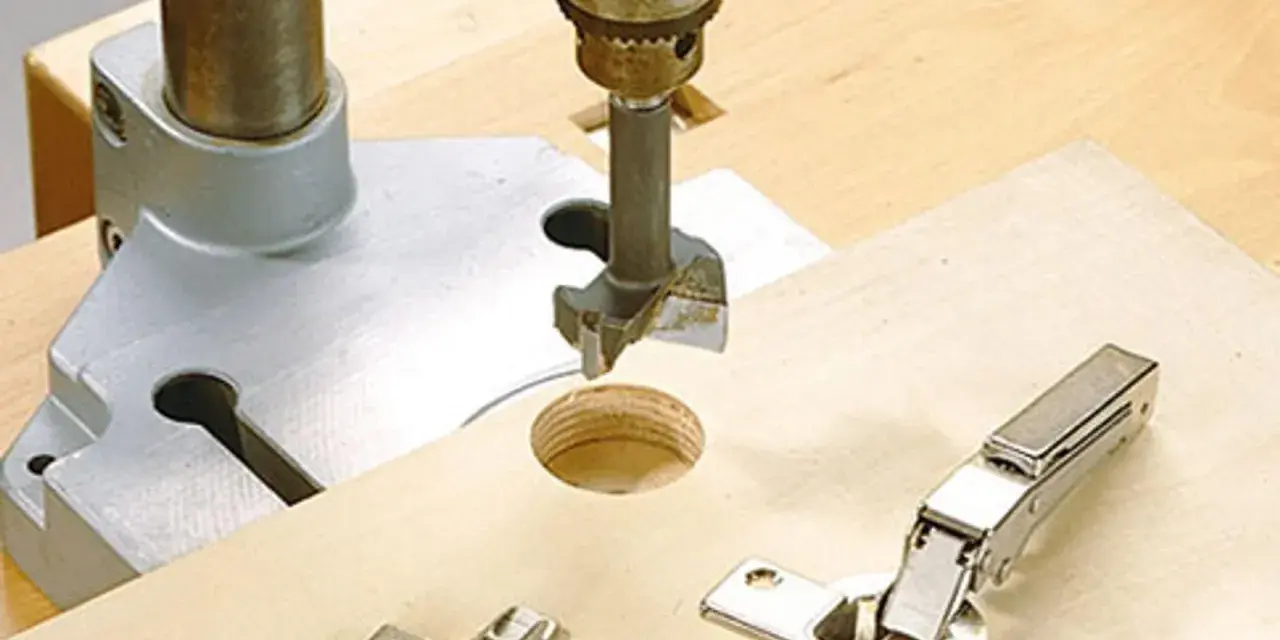

Topfloch bohren: Für den Scharniertopf nehme ich einen 35-mm-Forstnerbohrer und arbeite mit Tiefenanschlag. Bei lackierten oder furnierten Fronten klebe ich die Bohrstelle vorher mit Malerkrepp ab, damit die Kante sauber bleibt.
-
Tiefe kontrollieren: Die Bohrtiefe richte ich nach dem gewählten Modell aus. Viele Systeme liegen bei 11,5 bis 13 mm, aber das ist immer herstellerabhängig.
-
Scharniertopf befestigen: Der Topf sitzt plan im Loch. Danach setze ich die Schrauben erst leicht an, kontrolliere die Ausrichtung und ziehe sie erst dann fest.
-
Montageplatte am Korpus setzen: Die Grundplatte kommt auf die Korpusseite oder den Rahmen. Hier ist Genauigkeit wichtiger als Tempo, weil schon ein kleiner Versatz später sichtbar bleibt.
-
Tür einhängen und testen: Danach hänge ich die Front ein, prüfe das Schließen und bewege die Tür mehrmals ganz auf und zu. Erst jetzt zeigt sich, ob die Position wirklich stimmt.
Für eine einzelne Front brauche ich mit vorbereiteten Maßen meist etwa 20 bis 40 Minuten. Bei der ersten Tür dauert es fast immer länger, weil Anreißen und Korrektur mehr Zeit fressen als das eigentliche Bohren. Genau an diesem Punkt werden kleine Fehler sichtbar, deshalb lohnt sich ein ruhiger Aufbau.
Welche Fehler die Montage unnötig schwer machen
Die meisten Probleme beim Einbau entstehen nicht, weil Topfscharniere kompliziert wären, sondern weil zu schnell gearbeitet wird. Ich sehe immer wieder dieselben Schwachstellen: falsche Maße, ungenaue Bohrungen und zu wenig Geduld beim Ausrichten. Wer diese Punkte im Griff hat, spart sich später fast immer Nacharbeit.
| Fehler | Typische Folge | So vermeidest du ihn |
|---|---|---|
| Ohne Tiefenanschlag bohren | Die Front wird geschwächt oder der Topf sitzt zu tief | Immer mit Anschlag oder Bohrständer arbeiten. |
| Falscher Topfdurchmesser | Das Scharnier klemmt oder wackelt | Vorher prüfen, ob wirklich ein 35-mm-Topf gebraucht wird. |
| Montageplatte schief gesetzt | Die Tür hängt sichtbar schräg | Mit Bezugslinie und Winkel anzeichnen, nicht frei Hand schrauben. |
| Zu wenig Scharniere | Die Front hängt mit der Zeit durch | Gewicht und Höhe der Tür ernst nehmen, nicht nur die Breite. |
| Zu nah an der Kante gebohrt | Material reißt aus oder platzt ab | Bohrbild und Herstellermaß einhalten, besonders bei beschichteten Platten. |
Die entscheidende Erkenntnis ist simpel: Je sauberer die Vorbereitung, desto weniger musst du später an den Schrauben „retten“. Und genau dort setzt die Feineinstellung an, die aus einer funktionierenden Tür erst eine gute Tür macht.
Wie du Fugen und Türlauf sauber einstellst
Nach dem Einhängen endet die Arbeit nicht, sie wird nur präziser. Bei vielen aktuellen Beschlägen lassen sich Seite, Höhe und Tiefe getrennt einstellen, oft in einem Bereich von ungefähr 2 mm seitlich und bis zu rund 3 mm in der Tiefe. Ich arbeite dabei immer in einer festen Reihenfolge, damit ich mich nicht im Kreis korrigiere.
Zuerst die Höhe
Die Höhe stelle ich zuerst ein, weil die Tür sonst zwar seitlich korrekt sitzen kann, aber oben oder unten sichtbar aus dem Raster läuft. Wenn mehrere Fronten nebeneinander sitzen, muss die obere Kante ruhig und gleichmäßig wirken.
Dann die Tiefe
Im zweiten Schritt bringe ich die Front parallel zum Korpus. Wenn die Tür oben anstößt oder unten schief läuft, ist oft die Tiefe der falsche Wert, nicht die Höhe. Diese Einstellung ist besonders wichtig, wenn grifflos gearbeitet wird oder die Fuge sehr schmal geplant ist.
Lesen Sie auch: Verwittertes Holz streichen - So gelingt der Anstrich innen!
Zum Schluss die Seitenfuge
Die seitliche Verstellung ist der letzte Schritt. Hier optimiere ich die gleichmäßige Fuge zwischen Tür und Nachbarfront. Bei Doppelanlagen, also zwei Türen nebeneinander, macht genau diese Einstellung den Unterschied zwischen „passt“ und „wirkt sauber geplant“.
Wenn die Tür nach drei oder vier kleinen Korrekturen immer noch nicht sauber läuft, gehe ich einen Schritt zurück und prüfe die Montageplatte noch einmal. In der Praxis ist das meist schneller als endlos an einer falschen Schraube zu drehen.
Wann sich Schablone, Lehre oder Fachbetrieb lohnen

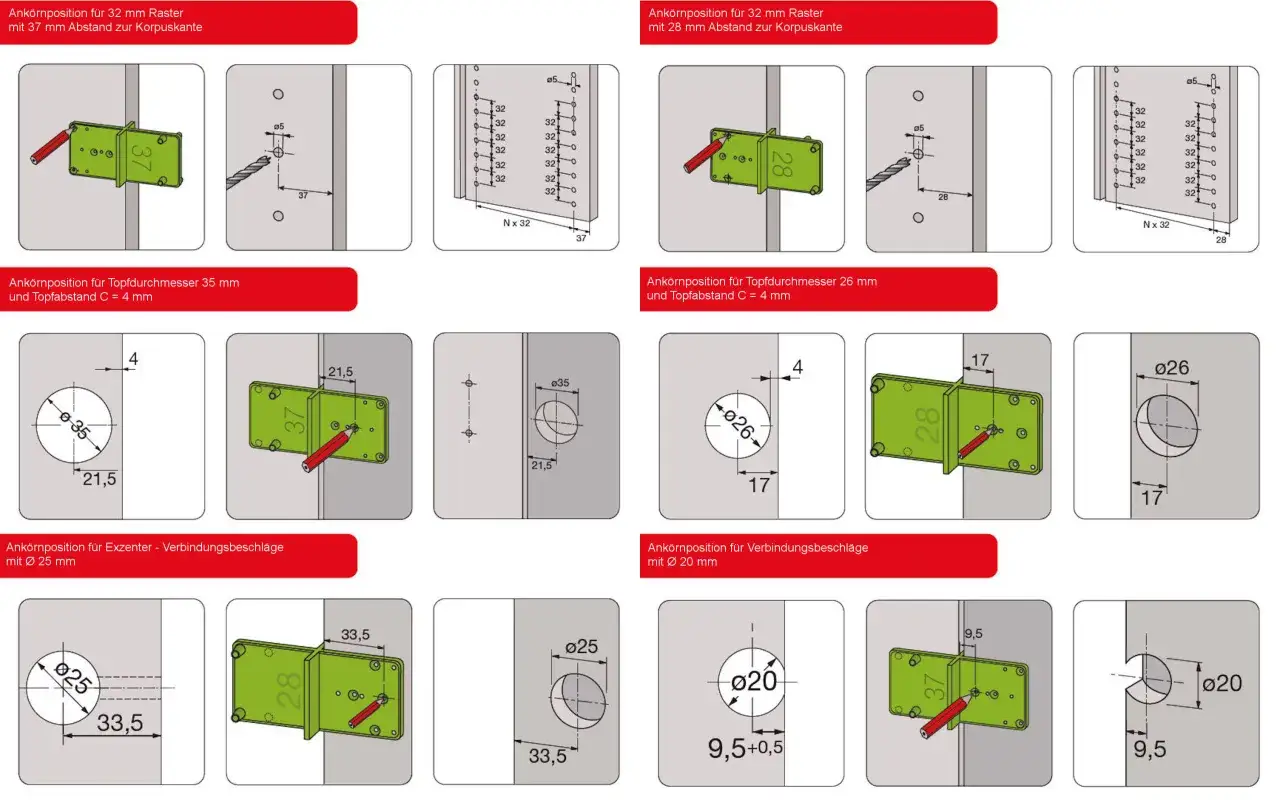

Bei einer einzelnen Schranktür kannst du mit Maßband, Winkel und ruhiger Hand sehr weit kommen. Sobald aber mehrere Fronten identisch sitzen sollen, rechnet sich eine Bohrschablone oder Montagelehre fast immer. Das gilt besonders im Innenausbau, wenn mehrere Türen in einer Linie laufen und keine sichtbaren Unsauberkeiten verziehen sollen.
- Bei mehreren Fronten: Eine Schablone spart Zeit und hält die Bohrbilder identisch.
- Bei teuren Fronten: Lack, Furnier oder Sonderoberflächen verzeihen keine Fehlbohrung.
- Bei wenig Werkzeug: Ohne saubere Führung wird die Topfbohrung schnell schief.
- Bei komplizierten Anschlägen: Einliegende oder spezielle Ecklösungen sind deutlich fehleranfälliger.
Genau dafür bieten Hersteller wie Blum und Hettich Lehren und Montagehilfen an: nicht als Spielerei, sondern um Maße sauber zu übertragen. Wenn du öfter Möbel baust oder eine ganze Reihe von Fronten montierst, macht das den Unterschied zwischen Bastellösung und präzisem Ausbau.
Bei Sonderfronten lohnt sich ein Probestück
Standard ist bequem, aber nicht jede Tür ist Standard. Dünne Fronten, schwere Türen, Profiltüren oder lackierte Sonderoberflächen verlangen mehr Aufmerksamkeit als eine normale Küchenfront. Bei einigen Systemen funktionieren schon Fronten ab etwa 15 mm, andere Scharniere sind für dickere Türen bis 24 mm oder sogar 32 mm ausgelegt; bei sehr dünnen Fronten brauchst du dagegen eine passende Speziallösung. Das ist der Punkt, an dem ich nie improvisiere.
Mein praktischer Rat ist einfach: vor der endgültigen Montage ein Probestück bohren, wenn das Material teuer oder ungewöhnlich ist. So siehst du sofort, ob die Bohrtiefe stimmt, ob die Kante sauber bleibt und ob das Scharnier genug Platz hat. Gerade bei Sonderfronten spart dieser kleine Zwischenschritt viel Geld und Ärger.
Wenn du die Türstärke, das Gewicht, das Bohrbild und die spätere Justierung zusammen denkst, wird aus dem Scharnier kein Zufallsprodukt, sondern ein sauber funktionierender Möbelbeschlag. Genau so sollte Innenausbau aussehen: präzise, unauffällig und dauerhaft belastbar.
