Eine saubere Verkabelung entscheidet oft darüber, ob eine PV-Anlage über Jahre stabil läuft oder schon nach kurzer Zeit mit Spannungsabfall, Fehlermeldungen und unnötigen Verlusten auffällt. Ich gehe hier die elektrische Verdrahtung praxisnah durch: von der DC-Seite der Module über den Wechselrichter bis zu Schutzkonzept, Kabelquerschnitt, Verlegeart und typischen Fehlern. Wer eine Anlage am Hausdach, Carport oder Nebengebäude plant, bekommt damit eine belastbare Orientierung statt allgemeiner Solarfloskeln.
Die wichtigsten Punkte zur PV-Verkabelung auf einen Blick
- Die DC-Installation gehört bei normalen PV-Anlagen in die Hände eines Elektrofachbetriebs; steckerfertige Kleinanlagen sind die Ausnahme.
- Für die Modulseite verwende ich halogenfreie, UV- und witterungsbeständige Solarkabel wie H1Z2Z2-K nach EN 50618.
- Leitungsquerschnitt und Verlegeweg beeinflussen Spannungsfall, Erwärmung und Ertrag stärker, als viele anfangs denken.
- Überspannungsschutz und Potentialausgleich sind kein Extra, sondern Teil des sauberen Schutzkonzepts.
- Die beste Anlage ist die, deren Leitungswege beschriftet, prüfbar und später noch wartbar sind.
Auf der DC-Seite beginnt die eigentliche Arbeit
Die Gleichstromseite ist der Teil der Anlage, in dem aus einzelnen Modulen ein sauber geführter String oder mehrere Strings werden. Hier achte ich zuerst auf Polung, gleiche Stringlogik und einen klaren Leitungsweg: Plus und Minus gehören zusammen, dürfen nicht unnötig lang getrennt laufen und sollten mechanisch geschützt bis zum Wechselrichter oder zur Stringbox geführt werden.
| Bauteil | Worauf ich achte | Warum es zählt |
|---|---|---|
| Solarmodule und Strings | Gleiche Stringlogik, saubere Polung | Verhindert Fehlverschaltung und unnötige Verluste |
| DC-Leitung | UV-beständig, halogenfrei, mechanisch geschützt | Hält Sonne, Temperatur und Bewegung besser aus |
| Steckverbinder | Nur kompatible, korrekt gecrimpte Systeme | Übergangswiderstände bleiben niedrig |
| Dach- oder Wanddurchführung | Dicht, zugentlastet, scheuerfrei | Schützt Dämmung und Bausubstanz |
Für die Modul- und Stringverkabelung setze ich in der Praxis auf Solarleitungen mit hoher UV- und Witterungsbeständigkeit, halogenfreier Isolation und einer Ausführung nach EN 50618; das ist für den Außeneinsatz deutlich robuster als eine normale Installationsleitung. Wichtig ist nicht nur das Kabel selbst, sondern auch die saubere Kombination aus Leitung, Steckverbinder und Crimpwerkzeug, denn an Übergängen entstehen sonst die meisten Kontaktprobleme. Gerade bei Dachdurchführungen oder an scharfkantigen Montageprofilen spare ich nie am Schutz, weil dort später die meisten Schäden beginnen.
Wenn ein Dach, eine Fassade oder eine gedämmte Holzbauteilung durchdrungen wird, plane ich die Durchführung so, dass keine Scheuerstelle, keine schiefe Zugbelastung und keine offene Feuchtestelle zurückbleibt. Damit steht die DC-Seite, und als Nächstes muss die Wechselstromseite genauso konsequent aufgebaut werden.

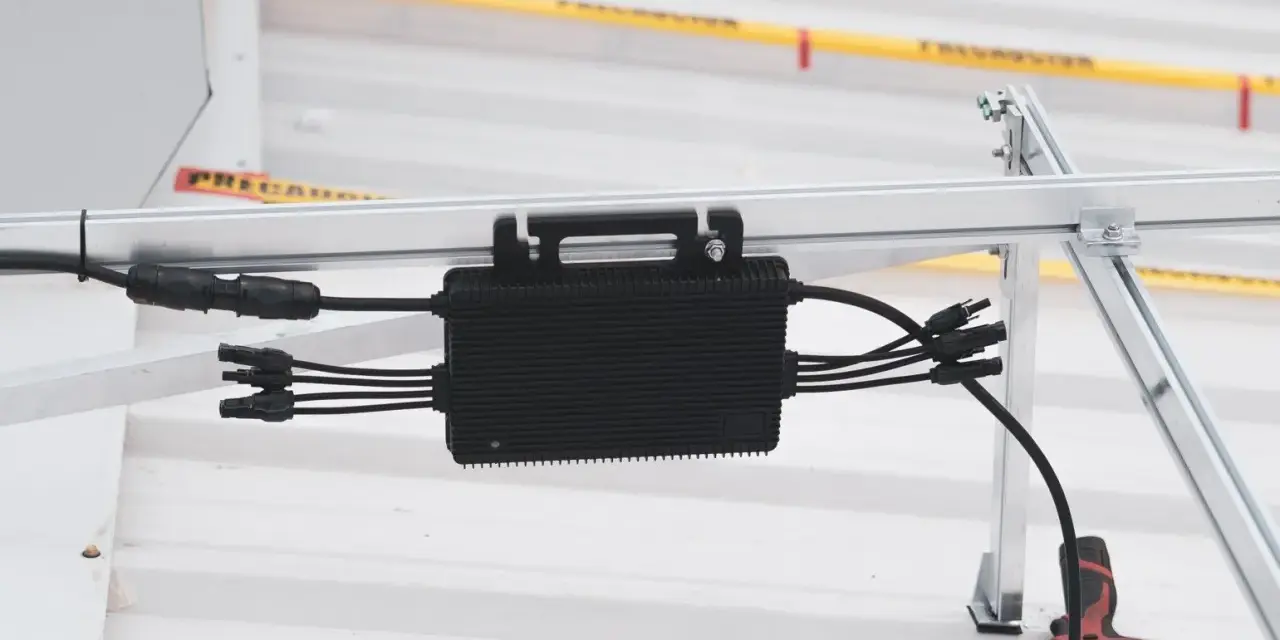

Wechselrichter, AC-Seite und Netzanschluss sauber zusammenführen
Nach den Installationsregeln für PV-Anlagen gehört die DC-Installation bei normalen Systemen in den Elektrofachbetrieb; insbesondere DIN VDE 0100-712 und die Regeln für den Netzanschluss lassen hier wenig Spielraum. Ich plane die Wechselrichterseite deshalb nicht als Nebenjob, sondern als eigene elektrische Ebene mit klarer Trennung von Modul- und Hausnetz.
| Bereich | Typische Aufgabe | Häufige Stolperfalle |
|---|---|---|
| DC-Seite | Energie von den Modulen zum Wechselrichter führen | Zu lange Wege, falsche Polung, unsaubere Steckung |
| AC-Seite | Einspeisung ins Hausnetz und in den Zählerplatz | Falscher Anschlussort, fehlende Abstimmung mit der Verteilung |
| Schutz | Potentialausgleich, Überspannungsschutz, Erdung | Schutz erst am Ende mitdenken |
Für normale Hausanlagen gilt außerdem: Die PV-Anlage endet nicht am Wechselrichter, sondern am Zählerplatz und an den technischen Anschlussbedingungen des Netzbetreibers. Für steckerfertige Geräte bis 800 VA gelten zwar Sonderregeln, aber alles darüber braucht die reguläre Planung, Prüfung und Anmeldung. Wer hier Abkürzungen sucht, spart selten Geld, sondern baut eher spätere Fehlersuche ein.
Wenn bereits ein Blitzschutzsystem vorhanden ist, verbinde ich das metallene Montagegestell mit der Haupterdungsschiene und vermeide eine direkte Kopplung an die Leitungen des Blitzschutzsystems. Im Dachbereich ist der Trennungsabstand eine reale Größe, nicht nur ein theoretischer Begriff; grob liegt er bei etwa 0,5 bis 1 m, die genaue Auslegung hängt aber immer von der Anlage ab. Damit ist die Schutzebene definiert, und der nächste Engpass ist die richtige Dimensionierung der Leitungen.
Kabelquerschnitt, Verlegeart und Schutz bestimmen die Qualität auf Jahre
Beim Querschnitt gibt es keine Universalgröße, sondern nur eine saubere Ableitung aus Strom, Leitungslänge, Verlegeart und zulässigem Spannungsfall. In Hausanlagen lande ich in der Praxis häufig bei 2,5, 4 oder 6 mm², aber ich behandle diese Werte nie als feste Normgröße, sondern als Ausgangspunkt für die Auslegung.
| Querschnitt | Typische Anwendung | Wann ich ihn wähle |
|---|---|---|
| 2,5 mm² | Sehr kurze Wege, kleinere PV-Stränge | Nur bei niedrigen Strömen und minimalem Spannungsfall |
| 4 mm² | Viele Hausdachanlagen | Guter Kompromiss aus Stromtragfähigkeit und Flexibilität |
| 6 mm² | Längere Leitungswege oder höhere Ströme | Wenn Spannungsfall und Erwärmung sicher klein bleiben müssen |
Je länger der Weg vom Modul über das Dach bis zum Wechselrichter, desto eher lohnt sich ein größerer Querschnitt. Das senkt Spannungsverluste und reduziert Erwärmung, vor allem bei langen Stringwegen oder ungünstigen Verlegewegen über Carport, Technikraum oder Nebengebäude. Halogenfreie, UV-beständige Solarleitungen sind dabei kein Luxus, sondern der sinnvolle Standard für Außenbereiche. Wenn eine Leitung in Rohr oder Schutzschlauch geführt wird, achte ich trotzdem auf ausreichend Platz und eine Verlegung ohne unnötige Knicke, weil auch mechanische Belastung den Kabellebenszyklus verkürzt.
Wird eine Leitung im Erdreich geführt, nehme ich nur dafür freigegebene Kabel und bevorzuge zusätzlich ein Schutzrohr; an frei zugänglichen Stellen würde ich die Mechanik nie allein dem Kabelmantel überlassen. Gerade bei Sanierungen ist dieser Punkt wichtiger als bei Neubauten, weil alte Dämmungen, enge Schachtführungen und bestehende Durchdringungen die Verlegung schnell komplizierter machen. Sobald die Leitung sauber dimensioniert ist, bleiben noch die Fehler, die in der Praxis am häufigsten unnötige Kosten verursachen.
Typische Fehler, die ich bei PV-Verkabelungen immer wieder sehe
- Zu kleine Leitungsquerschnitte: Das führt zu Spannungsfall und vermeidbaren Verlusten.
- Unsaubere Steckverbindungen: Falsches Crimpen oder gemischte, nicht freigegebene Systeme erzeugen Kontaktprobleme.
- Zu enge oder scharfkantige Verlegung: Scheuerstellen entstehen oft erst Monate später sichtbar.
- Fehlender Potentialausgleich: Das Risiko steigt, wenn Metallteile und Schutzkonzept nicht sauber zusammenpassen.
- Keine oder unklare Beschriftung: Im Wartungsfall kostet das später viel Zeit.
- Zu lange ungeschützte DC-Leitungen: Hier werden Überspannungsschutz und Leitungsführung schnell relevant.
Der häufigste Denkfehler ist aus meiner Sicht nicht die falsche Spannung, sondern der falsche Weg des Kabels. Wer Leitungen am Dach nur „irgendwie“ entlangführt, zahlt später oft doppelt: erst durch Mehrarbeit bei der Fehlersuche und dann durch Reparaturen an genau den Stellen, die beim Aufbau am wenigsten Beachtung bekamen. Gute Planung verhindert diese Kettenreaktion, und genau deshalb lohnt sich ein nüchterner Blick auf die Kosten.
Was die Umsetzung kostet und wann der Fachbetrieb Pflicht ist
Bei der Verkabelung einer PV-Anlage ist das Material selten der größte Kostenblock. Für eine typische Hausdachanlage liegen Solarkabel, Steckverbinder und kleinere Schutzkomponenten oft im niedrigen bis mittleren dreistelligen Bereich; die eigentlichen Kosten entstehen durch Montage, Prüfung, Dokumentation und gegebenenfalls zusätzliche Schutztechnik. Als grobe Marktorientierung liegen 4-mm²-Solarkabel online häufig etwa bei 0,70 bis 2,60 Euro pro Meter, MC4-Steckverbinder meist bei rund 2 bis 3 Euro pro Paar, während ein Überspannungsschutzgerät je nach Ausführung schnell im Bereich von etwa 40 bis 150 Euro liegen kann.
| Posten | Grobe Orientierung | Worauf es ankommt |
|---|---|---|
| Solarkabel | ca. 0,70 bis 2,60 €/m | Qualität, Querschnitt, Zertifizierung und Menge |
| Steckverbinder | ca. 2 bis 3 €/Paar | Nur passende und freigegebene Systeme verwenden |
| Überspannungsschutz | ca. 40 bis 150 € je Gerät | Typ, Polzahl und Einbindung ins Schutzkonzept |
| Montage und Prüfung | stark projektabhängig | Dachzugang, Leitungslängen und Verteilereinbindung |
Für normale PV-Anlagen gilt in Deutschland: Die DC-Installation und die netzrelevante Einbindung gehören in einen Elektrofachbetrieb. Nur bei steckerfertigen Kleinanlagen mit bis zu 800 VA gilt die vereinfachte Ausnahme. Ich würde diese Grenze nicht als Spartrick sehen, sondern als klare Trennlinie zwischen kleinem Zusatzgerät und regulärer Anlagentechnik. Sobald Speicher, längere Leitungswege oder komplexere Schutzkonzepte dazukommen, ist fachliche Planung nicht optional, sondern die vernünftige Grundlage.
Damit endet die Kostenfrage nicht bei den Komponenten, sondern bei der Frage, wie man später noch sauber prüfen, erweitern und warten kann.
Was ich vor der Abnahme immer noch einmal prüfe
- Jede Leitung ist eindeutig beschriftet und der Stringplan stimmt mit der Realität überein.
- Polarität, Stecksystem und Leitungsführung sind nachvollziehbar dokumentiert.
- Dachdurchführungen, Schutzrohre und Zugentlastungen sind mechanisch sauber ausgeführt.
- Potentialausgleich, Überspannungsschutz und Anschluss an die Verteilung sind schlüssig abgestimmt.
- Es gibt Fotos und Prüfprotokolle, damit spätere Erweiterungen nicht bei null anfangen.
Wenn diese Punkte stimmen, ist die Anlage nicht nur elektrisch ordentlich aufgebaut, sondern auch im Alltag gut wartbar. Genau das ist der Unterschied zwischen einer bloß funktionierenden und einer langfristig robusten Lösung: Die beste Verkabelung ist die, die man später versteht, prüfen kann und nicht erst beim ersten Fehler neu erfinden muss.
